Interface BACnet MS/TP pour station météo

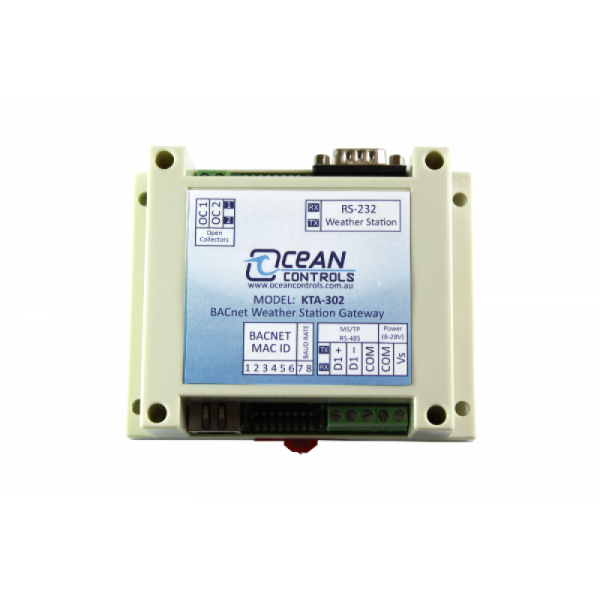

L'interface BACnet MS/TP pour station météo KTA-302 permet la connexion d'une station Davis Instruments Vantage Pro2 ou Vantage Vue à un réseau BACnet. De nombreuses variables peuvent être ainsi lues via cette interface (Pression barométrique, vitesse et direction du vent, Température foliaire, Température au sol, Humidité rélative, Indice UV...).   A l'aide du protocole BACnet, elle permet à un contrôleur programmable (SCADA ou périphérique BACnet) de surveiller et de mener des actions en fonction de variables météorologiques.   L'interface communique avec la station météo via une connexion série RS232 et à l'aide d'un câble WeatherLink. Les réglages sont définis à l'aide du protocole Modbus (voir mode d'emploi). L'interface est enfin dotée de deux alarmes configurables avec deux sorties à collecteur ouvert.

Important : Certains paramètres (dont ceux relatifs aux alarmes) sont configurables via le logiciel WeatherLink ou via la console de la station météo.

Avantages :

• Permet la connexion entre la station météo Davis Vantage Pro2 ou Vantage Vue au réseau BACnet
• Diverses conversions d'unités métriques et impériales sélectionnables
• Configuration du réseau BACnet facile via les commutateurs embarqués
• Communication via une connexion aux ports RS232 et RS485
• Alarmes configurables sur l'interface avec deux sorties à collecteur ouvert

Caractéristiques techniques

Surveillance et transfert

• Types de mesure : Température extérieure, Humidité extérieure, Vitesse du vent, Direction du vent, Rayonnement UV, Rayonnement solaire, Précipitations, Pression atmosphérique, Température intérieure (Console), Humidité intérieure (Console), Rayonnement solaire, Evapotranspiration journalière, Evapotranspiration mensuelle, Evapotranspiration annuelle, Précipitations journalières, Précipitations mensuelles, Précipitations annuelles, Pression barométrique
• Unités de mesure : pouces, pouces/h, mph, km/h, noeuds, m/s, degrés, degrés Celsius, degrés Fahrenheit, W/m2, indice UV, %, millibar, mmHg, fps
• Numéros d'instance concernés : 0-62

Communications

• Types de connexions : RS232, RS485
• Vitesse de transmission (en bauds) : Définie par l'utilisateur : 9 600, 19 200, 38 400 et 78 800

Alarmes

• Nombre d'alarmes : 2
• Type de sortie : 2 sorties à collecteur ouvert
• Paramètres d'alarme : Définis par rapport au point de consigne (voir mode d'emploi)
