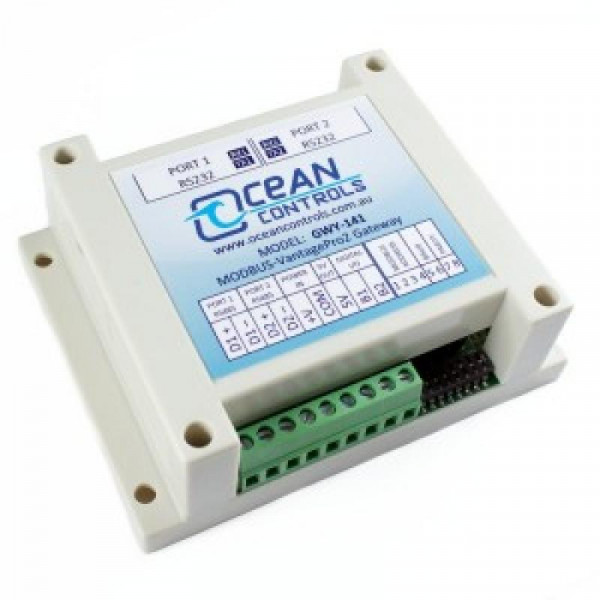

Passerelle Modbus pour Vantage Pro2

L'interface Modbus pour les stations météo Vantage Pro2 permet de connecter facilement un API (Automate programmable industriel), une RTU (Unité terminale distante) ou un système SCADA à une station météo Vantage Pro2 Davis Instruments.

L’utilisation du protocole MODBUS permet à votre automate programmable d’assurer la surveillance des paramètres météorologiques et de mener des actions d’automatisme sur la base de la vitesse du vent, direction du vent, température et de nombreuses autres variables.

Stations météo compatibles :

L’interface Modbus GWY-141 est compatible avec les produits suivants de Davis Instruments associés à un datalogger WeatherLink SERIE 6510SER.

• Vantage Pro2 cablée 6152CEU
• Vantage Pro2 Plus cable 6162CEU
• Vantage Pro2 sans fil 6152EU
• Vantage Pro2 Plus sans fil 6162EU
• Vantage Pro2 avec ventilation active 6153EU
• Vantage Pro2 Plus avec ventilation active 6163EU
• Console Weather Envoy sans fil 6316EU (avec une suite de capteur 6322OV)
• Console Weather Envoy Cablée 6316CEU (avec une suite de capteur 6322C)

L'interface se connecte à la station à l'aide du datalogger WeatherLink et apparaît sur le réseau Modbus en mode Modbus RTU esclave. Cela permet à votre automate programmable de contrôler et mener des actions basées sur la vitesse du vent, la direction du vent, la température et bien d'autres paramètres.

Caractéristiques techniques

• Conversion en unités métriques simples
• Se connecte à la station météo par le port 2 RS232 (vitesse de transmission : 19 200 bauds)
• Se connecte au réseau Modbus RTU via les ports RS232 ou RS485
• Sélection de l’adresse Modbus esclave :  1 à 16
• Sélection de la vitesse de transmission Modbus RTU : 2 400, 4 800, 9 600 ou 19 200 bauds
• Sélection de la parité Modbus RTU : Aucune, Impaire, Paire
• Variables transférées :
  • Température extérieure
  • Humidité extérieure
  • Vitesse du vent
  • Précipitation
  • Pression atmosphérique
  • Température intérieure (console)
  • Humidité intérieure (console)
  • Rayonnement solaire
  • Evapotranspiration
  • Pluie du jour
  • Pluie de la semaine
  • Pluie du mois
• Statut de communication OK enregistré quand la communication entre la station météo et la passerelle est OK
• Le boitier peut être vissé sur un panneau ou un clip permettant de montage à un rail DIN.
• Matériels compatibles : Voir tableau dans la documentation PDF
• Norme : CE
