Anémomètre à ultrasons 4-20mA

L'anémomètre-girouette CV7 est un anémomètre à ultrasons fabriqué en France. Cet anémomètre a fait ses preuve dans les applications marines, et se veut réputé pour sa robustesse dans le secteur de la navale mais aussi pour sa précision dans le secteur de la voile de compétition.

Les capteurs de vents soniques sont des girouettes-anémomètres statiques, sans pièces en rotation. Ainsi, l'anémomètre CV7 se veut discret de part sa petite taille mais aussi par l'absence de pièce en mouvement n'attirant pas l’œil.

Sortie analogique 4-20 mA

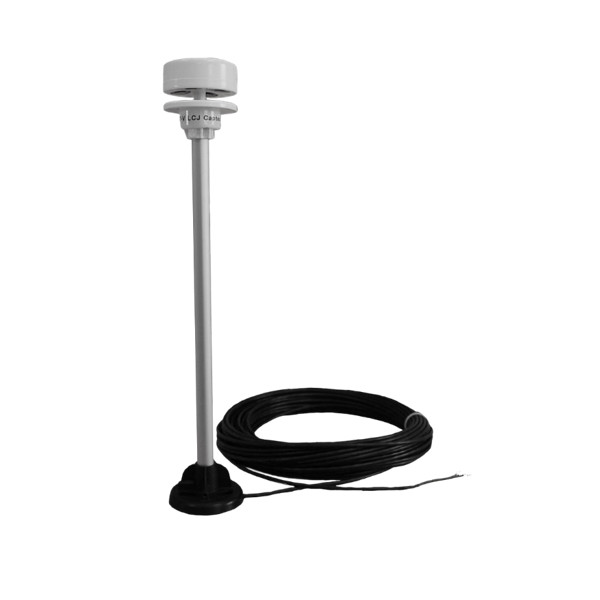

Le SONIC-ANEMO-420-AC est la girouette-anémomètre ultrasonique statique, montée sur un bras vertical. Ce capteur sonique est programmable pour la gestion des contacts secs avec la vitesse du vent de déclenchement d’alarme et l’hystérésis de fin d’alarme. La configuration est stockée dans une mémoire EEPROM, non-volatile.

Possibilité de déclenchement manuel de l’alarme.

Isolations galvaniques :

• entre l’alimentation 24 V et l’alimentation du capteur
• de chaque boucle
• de chaque contact sec

L’ensemble comprend un capteur, 25 mètres de câble et l’interface de conversion.

Fabriqué en France

Les anémomètres-girouettes CV7 sont fabriqués en France dans la région nantaise, permettant un service après vente rapide et efficace. Cette proximité permet aussi au fabriquant d'adapter ces produits à vos besoins spécifiques, n'hésitez pas à nous contacter pour cela.

Les anémomètres font l'objet de contrôles de qualité drastiques tout au long du processus de fabrications.

Caractéristiques techniques

Interface 420-AC :

• Dimensions boitier rail DIN ; 4 unités
• 1 port pour CV7-V (12V et data RS422) isolé de l’alimentation
• 1 sortie 4-20mA isolée pour l’anémomètre, gamme 0-40 m/s
• 1 sortie 4-20mA isolée pour la girouette, gamme 0° – 359°
• 1 contact sec Alarme 1 ouvert au repos, pouvoir de coupure 1A / 220V AC
• 1 contact sec Alarme 2 ouvert au repos, pouvoir de coupure 1A / 220V AC
• 1 voyant d’activité du capteur de vent, Data reçues.
• 1 voyant d’activité de l’interface 420-AC, Data lues.
• Sous le capot de protection :
• 1 commutateur de sélection de mode normal / configuration
• 1 poussoir test Alarme 1
• 1 poussoir test Alarme 2
• Caractéristiques de l’interface :
• Réglage du seuil Alarme 1
• Réglage du seuil Alarme 2
• Réglage hystérésis des 2 alarmes en %
• Test du relais Alarme 1
• Test du relais Alarme 2

COMPATIBILITÉS

• En standard NMEA0183® – 4800 bauds
• FURUNO©, RD30, RD33, Sondeurs, Radars, NavNet, NavNet2, NavNet3…
• GARMIN© tous les indicateurs possedant une fenêtre « vent » munis d’une entrée NMEA0183.
• NKE Topline, TL25, GyroPilote, MultiGraph, interface entrée NMEA/Topline
• SIMRAD : IS12 MEGA, IS15 Wind, IS15 Expendeur, interface SimNet AT10
• Logiciel de navigation : Adrena, FT NavVision, MaxSea, Noé, OpenCPN, ScanNav, Seapro, Sodena, StatMETEO.
• NASA, METEOMAN pour les applications terrestres

COMPOSITION DE LA FOURNITURE

• Capteur SONIC-ANEMO-420-AC avec support vertical de 31 cm
• Support de fixation
• Interface 420-AC
