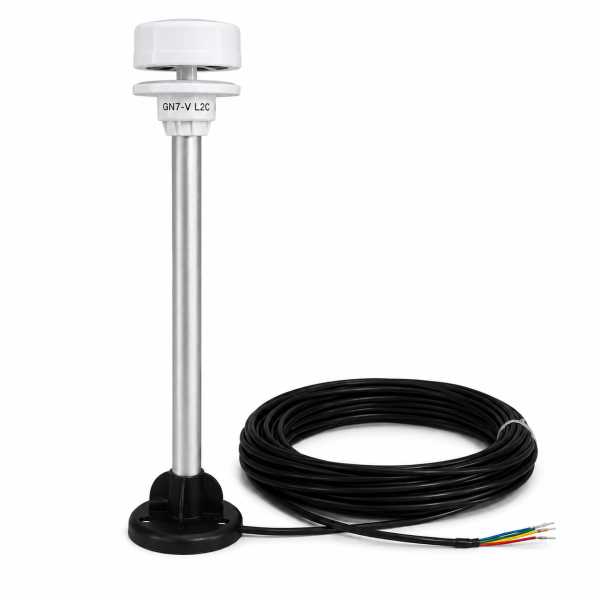

Anémomètre à ultrasons NMEA0183

L'anémomètre-girouette CV7 est un anémomètre à ultrasons fabriqué en France. Cet anémomètre a fait ses preuve dans les applications marines, et se veut réputé pour sa robustesse dans le secteur de la navale mais aussi pour sa précision dans le secteur de la voile de compétition.

Les capteurs de vents soniques sont des girouettes-anémomètres statiques, sans pièces en rotation. Ainsi, l'anémomètre CV7 se veut discret de part sa petite taille mais aussi par l'absence de pièce en mouvement n'attirant pas l’œil.

Capteur de vent configurable

Ce capteur sonique est configurable, les paramètres suivants peuvent être ajustés :  la correction d'angle, la constante de temps de lissage, les unités de mesure, le format d'interface. La configuration de l'anémomètre sonique est stockée dans une mémoire EEPROM, non volatile.

Connexions possibles

Le capteur peut être exploité directement par PC ou par tout équipement doté d'un port série, TTL ou RS232 (connectique non fournie). Le protocole de transmission est NMEA0183, une norme très simple à décoder en ASCII, 4800 bauds (Voir documentation ci-dessous).

Fabriqué en France

Les anémomètres-girouettes CV7 sont fabriqués en France dans la région nantaise, permettant un service après vente rapide et efficace. Cette proximité permet aussi au fabriquant d'adapter ces produits à vos besoins spécifiques, n'hésitez pas à nous contacter pour cela.

Les anémomètres font l'objet de contrôles de qualité drastiques tout au long du processus de fabrications.

Caractéristiques techniques

Câblage :

4 fils :

• – Rouge : +12Vdc (9 à 16Vdc, 12mA)
• – Bleu : 0V
• – Jaune : sortie NMEA0183® +
• – Vert : sortie NMEA0183® –

Gamme de mesures :

• Force du vent : 0,25 à 80 Nœuds
• Angle du vent : 0 à 359°
• Température : –15°C (hors givre) à +55°C

Sensibilité des mesures :

• Force du vent : 0,25 Nœuds
• Angle du vent : +/-1°
• Température du vent : +/- 1°C

Phrases NMEA0183® utilisées :

• IIMWV : Angle, Force du vent et Validité de la mesure
• WIXDR : Température du vent
• PLCJ : données constructeur
• PLCJE : données constructeur
• Vitesse de transmission : 4800 Bauds
• Conforme aux normes Européennes CE

Configurations programmables :

• Correction d’angle en degrés
• Constante de temps de lissage de la vitesse et direction : 1, 2, 4, 8, 16 s
• Unité de vitesse en nœuds, m/s, km/h
• Unité de température Celsius ou Fahrenheit
• Format d’interfaces NMEA® ou spécialisés

COMPATIBILITÉS

• En standard NMEA0183® – 4800 bauds
• FURUNO©, RD30, RD33, Sondeurs, Radars, NavNet, NavNet2, NavNet3…
• GARMIN© tous les indicateurs possedant une fenêtre « vent » munis d’une entrée NMEA0183®.
• NKE Topline, TL25, GyroPilote, MultiGraph, interface entrée NMEA®/Topline
• SIMRAD : IS15 Wind, IS15 Expendeur, interface SimNet AT10
• Logiciel de navigation : Adrena, FT NavVision, MaxSea, Noé, OpenCPN, ScanNav, Seapro, Sodena, StatMETEO.
• NASA, METEOMAN pour les applications terrestres
• Compatible avec tous les équipements NMEA2000 avec notre option WindyPlug.
• B&G, FURUNO, GARMIN, HUMMINBIRD, LOWRANCE, RAYMARINE, SIMRAD, etc.

COMPOSITION DE LA FOURNITURE

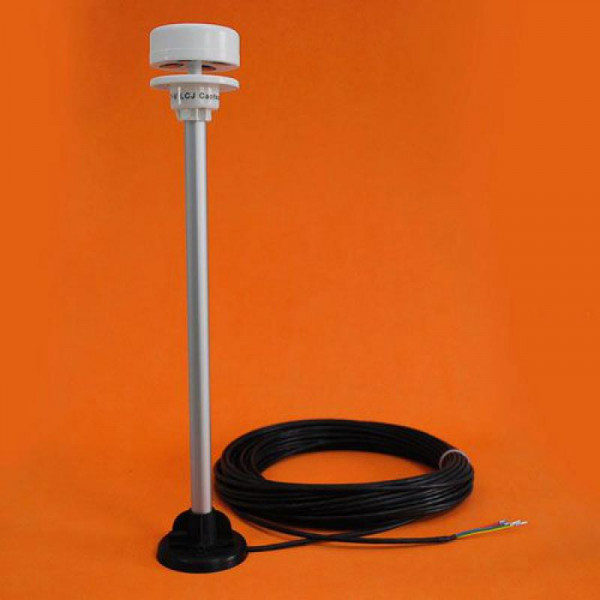

• Capteur CV7-V avec support vertical de 310 mm
• Étrier de fixation
• 25 m de câble 4X 0.22mm²
• Notices de montage et d’utilisation
