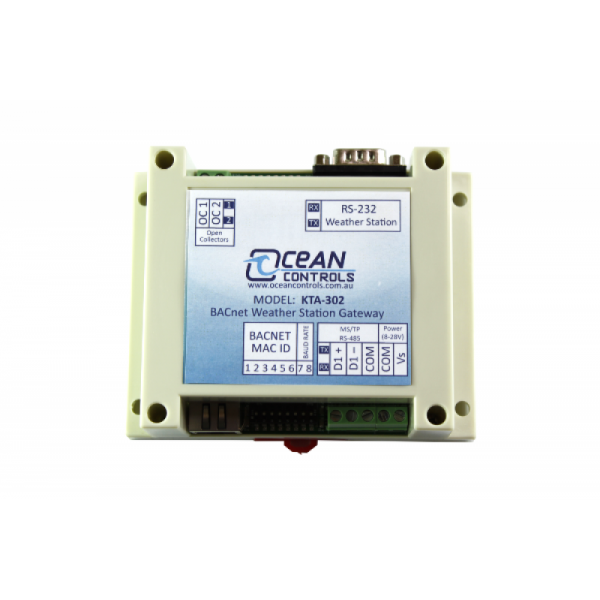

Interfaz BACnet MS/TP para estación meteorológica

La interfaz de estación meteorológica BACnet MS/TP KTA-302 permite conectar una estación Davis Instruments Vantage Pro2 o Vantage Vue a una red BACnet. A través de esta interfaz se pueden leer muchas variables (presión barométrica, velocidad y dirección del viento, temperatura de las hojas, temperatura del suelo, humedad relativa, índice UV, etc.).   Utilizando el protocolo BACnet, permite que un controlador programable (SCADA o dispositivo BACnet) supervise las variables meteorológicas y tome medidas al respecto.   La interfaz se comunica con la estación meteorológica a través de una conexión serie RS232 y un cable WeatherLink. Los ajustes se realizan mediante el protocolo Modbus (véase el manual de usuario). La interfaz también dispone de dos alarmas configurables con dos salidas de colector abierto.

Es importante: Algunos ajustes (incluyendo las alarmas) son configurables a través del software WeatherLink o a través de la consola de la estación meteorológica.

Beneficios

• Permite la conexión de la estación meteorológica Davis Vantage Pro2 o Vantage Vue a la red BACnet
• Varias conversiones de unidades métricas e imperiales seleccionables
• Fácil configuración de la red BACnet a través de los interruptores incorporados
• Comunicación mediante la conexión a los puertos RS232 y RS485
• Alarmas configurables en la interfaz con dos salidas de colector abierto

Especificaciones técnicas

Seguimiento y transferencia

• Tipos de medición: Temperatura exterior, Humedad exterior, Velocidad del viento, Dirección del viento, Radiación UV, Radiación solar, Precipitación, Presión atmosférica, Temperatura interior (Consola), Humedad interior (Consola), Radiación solar, Evapotranspiración diaria, Evapotranspiración mensual, Evapotranspiración anual, Precipitación diaria, Precipitación mensual, Precipitación anual, Presión barométrica
• Unidades de medida: pulgadas, pulgadas/hora, mph, km/h, nudos, m/s, grados, grados Celsius, grados Fahrenheit, W/m2, índice UV, %, milibar, mmHg, fps
• Números de instancia relevantes: 0-62

Comunicaciones

• Tipos de conexión: RS232, RS485
• Velocidad de transmisión: Definida por el usuario: 9600, 19200, 38400 y 78800

Alarmas

• Número de alarmas: 2
• Tipo de salida: 2 salidas de colector abierto
• Parámetros de alarma: Definidos en relación con el valor de consigna (véase el manual de instrucciones)
