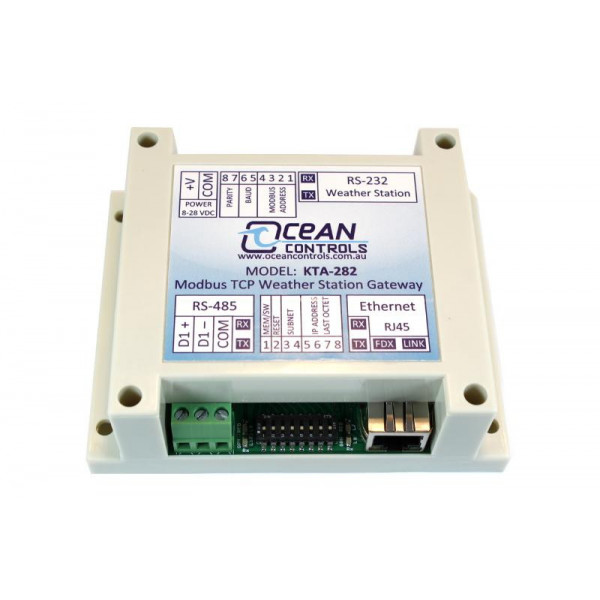

Interfaz Modbus TCP/IP para Vantage Pro2

La interfaz Modbus para las estaciones meteorológicas Vantage Pro 2 le permite conectar fácilmente un PLC (controlador lógico programable), una RTU (unidad de telemetría remota) o un sistema SCADA a una estación meteorológica Vantage Pro2 de Davis Instruments.

Mediante el protocolo MODBUS, su PLC puede monitorizar los parámetros meteorológicos y realizar acciones de automatización basadas en la velocidad y dirección del viento, la temperatura y muchas otras variables.

Estaciones meteorológicas compatibles:

La interfaz Modbus KTA-282 es compatible con los siguientes productos de Davis Instruments asociados a un registrador de datos WeatherLink SERIE 6510SER.

• Cable Vantage Pro2 6152CEU
• Cable Vantage pro2 Plus 6162CEU
• Vantage Pro2 Wireless 6152EU/
• Vantage Pro2 Plus inalámbrico 6162EU
• Vantage Pro2 con ventilación activa 6153EU
• Vantage Pro2 Plus con ventilador activo 6163EU
• Consola meteorológica inalámbrica 6316EU (con el conjunto de sensores 6322OV)
• 6316CEU Consola meteorológica con cable (con el conjunto de sensores 6322C)

La interfaz se conecta a la estación mediante el registrador de datos WeatherLink RS-232 y aparece en la red Modbus como un esclavo Modbus TCP/IP o RTU. Esto permite a su PLC supervisar y tomar medidas en función de la velocidad y la dirección del viento, la temperatura y muchos otros parámetros.

Especificaciones técnicas

• Se conecta a una red Modbus TCP/IP a través de Ethernet. Puede ser interrogado por tres maestros Modbus simultáneamente.
• Proporciona una página web donde se pueden configurar fácilmente los ajustes TCP/IP, también muestra los ajustes actuales, los datos meteorológicos y el estado de las comunicaciones.
• También es compatible con el protocolo Modbus RTU a través de RS-485.
• Soporta el nuevo comando LOOP 2 (Davis Instruments), que proporciona 16 paquetes de datos meteorológicos adicionales no disponibles anteriormente.
• Puede escribir directamente en la memoria interna de la estación meteorológica, permitiendo el acceso directo a ciertos parámetros de configuración (comúnmente latitud, longitud, altitud, zona horaria, etc).
• Permite visualizar un flujo XML que contiene los datos a través de la red Ethernet. Puede desarrollar su propia aplicación personalizada utilizando los datos meteorológicos.
• La unidad puede atornillarse a un panel o montarse en un carril DIN.
• Dimensiones: 11,5 × 9,0 × 4,0 cm
• Norma: CE
