Pasarela Modbus para Vantage Pro2

La interfaz Modbus para las estaciones meteorológicas Vantage Pro2 le permite conectar fácilmente un PLC (controlador lógico programable), una RTU (unidad terminal remota) o un sistema SCADA a una estación meteorológica Vantage Pro2 de Davis Instruments.

Utilizando el protocolo MODBUS, su PLC puede monitorizar los parámetros meteorológicos y tomar acciones de automatización basadas en la velocidad y dirección del viento, la temperatura y muchas otras variables.

Estaciones meteorológicas compatibles:

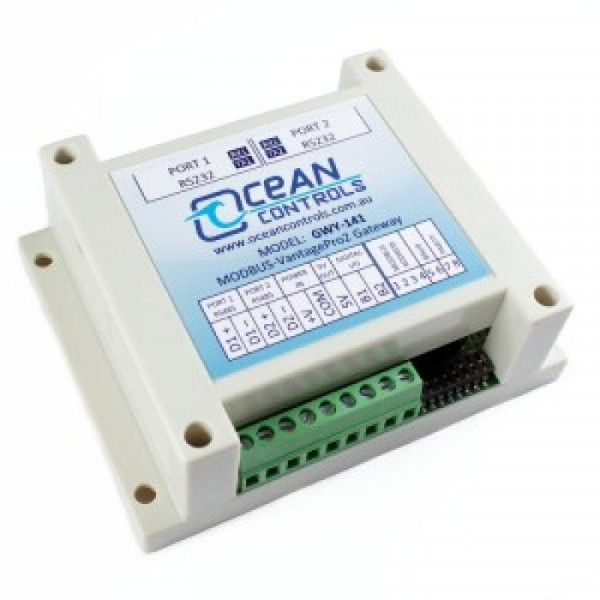

La interfaz Modbus GWY-141 es compatible con los siguientes productos de Davis Instruments asociados a un registrador de datos WeatherLink SERIE 6510SER.

• Cable Vantage Pro2 6152CEU
• Cable Vantage Pro2 Plus 6162CEU
• Vantage Pro2 Wireless 6152EU
• Vantage Pro2 Plus Wireless 6162EU
• Vantage Pro2 con ventilación activa 6153EU
• Vantage Pro2 Plus con ventilador activo 6163EU
• Consola meteorológica inalámbrica 6316EU (con el conjunto de sensores 6322OV)
• 6316CEU Consola meteorológica con cable (con el conjunto de sensores 6322C)

La interfaz se conecta a la estación mediante el datalogger WeatherLink y aparece en la red Modbus en modo esclavo Modbus RTU. Esto permite a su PLC supervisar y tomar medidas en función de la velocidad y la dirección del viento, la temperatura y muchos otros parámetros.

Características técnicas

• Conversión a unidades métricas simples
• Se conecta a la estación meteorológica a través del puerto 2 RS232 (19.200 baudios)
• Se conecta a la red Modbus RTU a través de los puertos RS232 o RS485
• Selección de la dirección del esclavo Modbus: 1 a 16
• Selección de la velocidad de transmisión de Modbus RTU: 2400, 4800, 9600 o 19200 baudios
• Selección de paridad Modbus RTU: Ninguna, Impar, Par
• Variables transferidas :
  • Temperatura exterior
  • Humedad exterior
  • Velocidad del viento
  • Precipitación
  • Presión atmosférica
  • Temperatura interior (consola)
  • Humedad en el interior de la vivienda (consola)
  • Radiación solar
  • Evapotranspiración
  • Precipitaciones diarias
  • Precipitaciones semanales
  • Pluviometría mensual
• El estado de la comunicación OK se registra cuando la comunicación entre la Estación Meteorológica y la Pasarela es OK
• La unidad puede atornillarse a un panel o a un clip para su montaje en un carril DIN.
• Equipos compatibles: Ver tabla en la documentación en PDF
• Norma: CE
